HIWIN上银 RSI 上银滚珠丝杠R2和R4
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 无法兰单螺母内循环型RSI
- 类型:
- 属性: HIWIN上银 RSI 上银滚珠丝杠R2和R4，-HIWIN上银 RSI 上银滚珠丝杠R2和R4-HIWIN上银 RSI 上银精密往复丝杠 上银滚珠丝杠是一种用于传动和支撑的重要机械元件。它的主要优势在于高精度、高刚性和高负载能力。银滚珠丝杠是由一个外圆筒和一个内筒组成，内筒上有沟槽，沟槽中填充着滚珠。当外圆筒旋转时，滚珠会沿着沟槽滚动，从而产生线性运动。由于滚珠的接触面积小，相比于传统的螺杆传动方式，银滚珠丝杠具有更小的摩擦阻力和更高的传动效率。因此，它在许多工业领域中得到广泛的应用。无论是-HIWIN上银 RSI 上银滚珠丝杠R2和R4--HIWIN上银 RSI 上银滚珠丝杠R2和R4-
HIWIN上银 RSI 上银滚珠丝杠R2和R4 产品参数

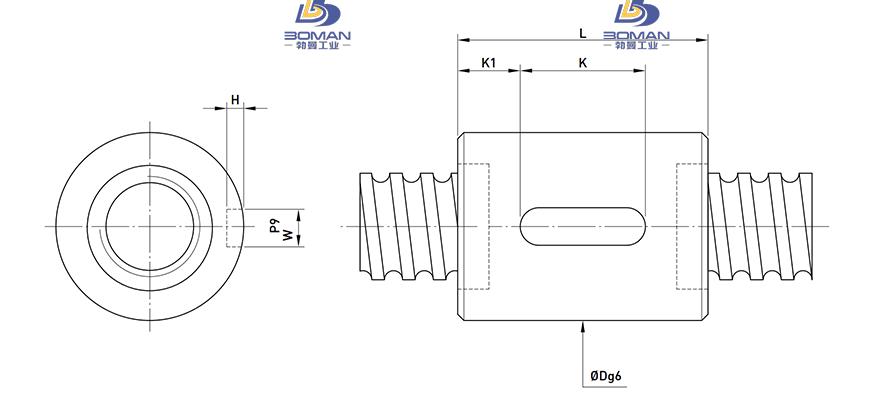

尺寸 单位：mm
| 丝杠轴外径 | 16 |
|
| 导程 | 2 |
|
| 丝杠轴底径 | 14.652 |
|
| 滚珠节圆直径 | 16.2 |
|
| 钢球直径 | 1.5 |
|
| 精度等级 | ||
| 螺母直径 | 25-25 |
|
| 法兰直径 | ||
| 螺母长度 | 25 |
|
| 螺母安装 | PCD | |
| 额定动负载 | CaN | 178 |
| 额定静负载 | C0aN | 395 |
| 有效圈数 | 4 |
|
| 法兰盘宽度 | ||
| 法兰安装孔通孔直径 | ||
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 15 |
HIWIN上银 RSI 上银滚珠丝杠R2和R4此型号部分数据来源于HIWIN上银 FSW 上银左右旋滚珠丝杠
